Полиэтиленовые трубы монтаж трубы пнд фитингами своими руками являются универсальными благодаря отличным характеристикам материала. Все большее применение в быту находит труба ПНД. Монтаж можно производить своими руками, если все делать по правилам. Для этого не требуется особая квалификация. труба пнд монтаж

Характеристики материала

Большой спрос на трубы ПНД вызван высоким качеством материала:

  • температурный диапазон - от -500С до +600С;
  • устойчивость к кислой и щелочной средам;
  • высокие эластичность и прочность;
  • низкая теплопроводность;
  • полиэтилен не является проводником электрического тока.

Применение труб

В доме или на даче из труб ПНД изготавливают:

  • канализацию и дренаж;
  • водопровод;
  • подвод газа к дому;
  • кабель-канал для электропроводки.

Выбор труб

Для водопровода с питьевой водой приобретают трубы диаметром не более 60 мм с толщиной стенок 4 мм. Они должны быть рассчитаны на рабочее давление жидкости в системе не ниже 1МПа. Преимуществом является отсутствие коррозии и привкуса металла у воды. Если требуется обустроить горячее водоснабжение, надо знать, что при температуре 800С полиэтилен размягчается, а при дальнейшем ее повышении начинает плавиться. В связи с этим следует выбирать марку не ниже ПЭ80. Для горячей воды трубы могут также иметь маркировку ПЭ-РТ или PN20, они выдерживают нагрев до 1100С. Для бытовых условий этого вполне достаточно.

Следует различать трубы для водоснабжения и безнапорные. Для обычных условий эксплуатации водопровода берутся бухты длиной 25 м с толщиной стенки не менее 2 мм. Если основная магистраль работает под хорошим давлением и имеет диаметр более 25 мм, то в качестве отвода берется дюймовая труба. В любом случае отвод должен быть меньшего сечения, чем общий водопровод.

Способы соединения труб ПНД

Перед монтажом следует выбрать способ соединения, который может быть следующим:

  1. Неразъемный - электрофузионная или стыковая сварка. Соединение получается той же прочности, что и сама труба.
  2. Разъемный способ - раструбное, компрессионное и фланцевое соединение. Такие трубопроводные системы легко собираются и демонтируются, можно производить ремонт или монтаж в труднодоступных местах. Соединения делаются с помощью фитингов.

Способ соединения выбирается в зависимости от следующих факторов:

  • диаметры труб;
  • вид эксплуатации: безнапорный, напорный, прокладка кабелей;
  • применение арматуры из разных материалов и с отличающимися диаметрами;
  • доступность участка;
  • наличие сварочного оборудования.

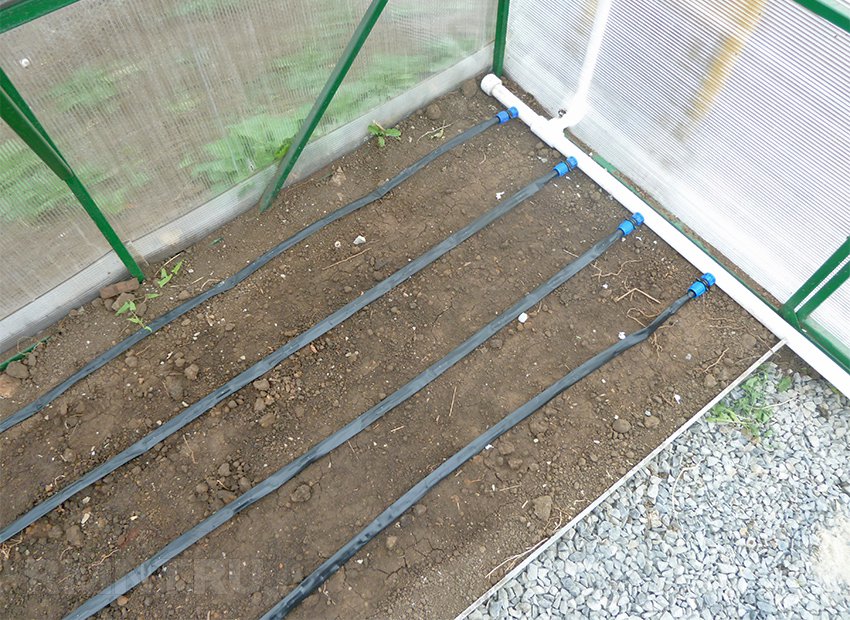

Наиболее прочными получаются сварные и фланцевые соединения. Резьбовая муфта с уплотнением неустойчива к нагрузкам. Монтаж трубы ПНД для водопровода с компрессионными фитингами обычно делается на приусадебных участках для систем полива растений.монтаж трубы пнд для водопровода

Самые слабые соединения - раструбные. Их применяют только в безнапорных трубопроводах за исключением тех случаев, когда соединение делается сварным.

Компрессионные фитинги для ПНД труб: монтаж

Для труб ПНД применяются преимущественно пластиковые фитинги, но есть также более прочные варианты из стали, чугуна, меди и латуни. Они отличаются по конструкции и могут быть сварными, резьбовыми, с прессовым соединением. Для пластиковых труб преимущественно используются компрессионные фитинги, где фиксация производится зажимным разрезным кольцом из твердого пластика с насечками, а герметизация - затяжкой уплотнительных колец.фитинги для пнд труб монтаж

Как и остальные соединяющие устройства, компрессионные фитинги бывают нескольких видов:

  • муфта - для соединения труб равного диаметра и направления;
  • переход - для скрепления концов труб, диаметры которых отличаются (возможен переход "металл-полиэтилен");
  • отвод, угол - осуществляют поворот конструкции на 45-1200;
  • тройник, крестовина - для создания ответвлений;
  • штуцер - устройство для соединения трубы со шлангом;
  • заглушка - для герметизации концов труб.

Перед прокладкой водопровода прежде всего нужно нарисовать его схему со всеми фитингами и вентилями. Развернутая труба стремится скрутиться, поэтому ее крепят хомутами или прижимают в распрямленном состоянии на 2 дня.

Если для установки выбрана труба ПНД, монтаж часто делают с компрессионными фитингами.

  1. Труба обрезается до нужного размера специальным инструментом. Можно использовать обычную ножовку по металлу, но торец при этом делается ровным и очищается от заусенцев.
  2. Отверстие выравнивается калибратором, поскольку овальная его форма недопустима. На торце делается наружная фаска.
  3. Корпус фитинга аккуратно соединяется с трубой, чтобы не повредить резиновые уплотнители. Посадка будет легче, если смочить водой место соединения.
  4. Руками затягивается накидная гайка. Можно применить ключ, чтобы обеспечить необходимую плотность соединения.
  5. Для второй трубы процедура повторяется.

Соединения компрессионными фитингами удобно применять, когда делается монтаж ПНД труб на даче. Систему легко собрать весной на участке и осенью демонтировать.монтаж пнд труб на даче

Разъемные соединения в труднодоступных местах не делаются. Там удобно применять своими электромуфты со встроенным нагревателем. Фитингом соединяются 2 трубы, после чего включается его подогрев и происходит сварка с образованием неразъемного узла. Цена устройства высокая, но способ является эффективным и часто используется.

Несмотря на возможность демонтажа в компрессионных фитингах следует заменять резиновые уплотнители при повторной установке. Это обеспечит высокую надежность конструкции.

Фланцевые соединения

Когда устанавливается труба ПНД, монтаж для диаметра более 40 мм предпочтительно делать с помощью металлических фланцев. Для этого края труб обрезают труборезом под прямым углом по готовой разметке. Затем к ним приваривают полиэтиленовые втулки с бортами, а на них устанавливают фланцы из металла. Другой способ заключается в монтаже на трубу компрессионного фланца, чтобы зафиксировать гладкий полимерный участок стыка. Затем устанавливается обычный фланец, который крепится шпильками и болтами с аналогичной деталью, установленной на торце стальной трубы.

Фланцевое соединение позволяет подсоединить вентили, регуляторы, задвижки и трубы между собой.

Сварные соединения

Так же, как и изделия из металла, может свариваться труба ПНД. Монтаж своими руками производят с помощью специального оборудования с электрическим нагревом мест стыка.

  1. Очищаются места соединений и готовится сварочное оборудование.
  2. Устанавливаются параметры сварки.
  3. Трубы закрепляются в зажимах сварочной машины и центрируются. Торцы механически обрабатываются.
  4. Между трубами устанавливаются нагреватели, с помощью которых края оплавляют.
  5. Концы сводятся под давлением, которое поддерживается до остывания.
  6. Трубы извлекаются из зажимов.

труба пнд монтаж своими руками

Стоимость монтажа труб ПНД методом сварки зависит от диаметра, но до величины 63 мм цена обычно одинаковая и составляет около 200 руб. за стык.

При применении электрической муфты затраты на монтаж те же самые, что и при стыковой сварке, но у нее цена выше. В итоге себестоимость получается больше.стоимость монтажа труб пнд

Гидравлические испытания

Работоспособность собранного водопровода проверяется путем заполнения водой на 2 часа. Затем в системе поднимают давление и поддерживают его в течение 30 мин. Трубопровод осматривают на отсутствие утечек.

В процессе эксплуатации состояние системы постоянно контролируется. При правильной сборке она будет функционировать достаточно долго.

Ошибки при монтаже труб ПНД

  1. Важно учитывать линейные расширения труб от действия температуры. Если об этом забыть, внутри труб напряжение превышает норму, что сокращает срок их эксплуатации.
  2. Слишком большое расстояние между креплениями вызывает провисание трубопровода, что приводит к его преждевременному выходу из строя.
  3. Трубы цементируются только с изоляцией.
  4. Чтобы на поверхности не образовывался конденсат, трубопроводы подачи теплой или холодной воды изолируются.
  5. При монтаже фитинг разбирается, чтобы трубы до упора вошли внутрь. Если откручивать гайку не до конца, а затем с усилием заталкивать в соединитель трубу, она может войти недостаточно глубоко. Когда делается монтаж труб ПНД своими руками на даче для системы полива, протечки не так опасны, но для домашнего водопровода это недопустимо. Независимо от последствий в обоих случаях необходимо создавать плотное соединение.
  6. Чрезмерная затяжка переходников приводит к их разрушению или выскальзыванию прокладок из мест установки.

монтаж труб пнд своими руками на даче

Заключение

Когда устанавливается труба ПНД, монтаж делается в основном с помощью сварки или компрессионных фитингов. При соблюдении правил установки соединения будут герметичными и прочными в течение многих лет.
